二、產品優點

  三、結構特點

1、本泵根據軸流泵所需參數特點，按優良的流動條件設計。

2、本泵采用后開門拉出式結構泵，拆卸維修方便，檢修時可不拆卸聯接管路，變可將泵的軸子取出。

3、軸封采用新型組合式密封，能適合用于輸送含懸浮顆粒的強腐蝕性液體。

4、泵體流道不易堵塞，汽蝕余量大，軸及軸承設計可靠性高，以保證運行平穩，振動小，噪音低，壽命長。

5、泵的旋轉方向，在軸承支架上用箭頭標明。

流量：3460-4400（m3/h）；

揚程：2.8-4.2（m）；

轉速：400-490（r/min）；

功率：75-132（KW）；

葉輪吸入方式：單吸式；

驅動方式：電動。

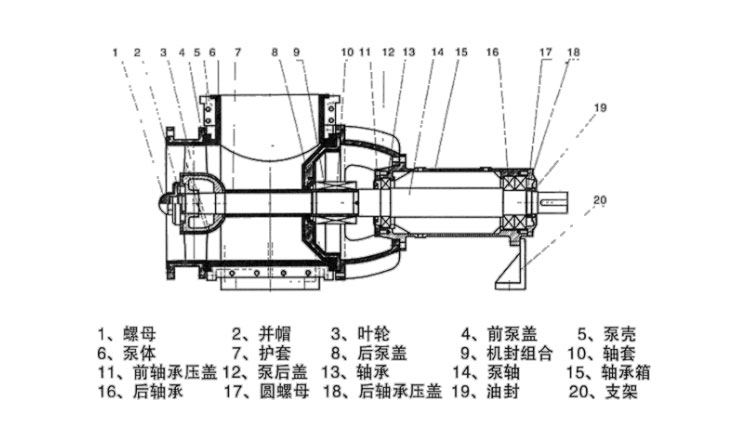

   五、產品結構圖

   六、選型參數表

   七、訂貨說明

訂貨須知：

   八、安裝注意事項

注意事項：1

安裝前應檢查基礎尺寸、位置、表面狀態，標高是否符合設計要求。


注意事項：2

地腳鑼栓孔洗灌混凝土后至少凝固48小時以上并重新檢查泵的水平和垂直度。


注意事項：3

泵與電機必須安裝在同一軸線上，其偏差不超過0.2mm。


注意事項：4


泵的連接管道應合理裝設支架，不應使泵承受裝置的重量。
